Comprendre les Abaques de Charge des Grues Mobiles
L'abaque de charge (Load Chart) est le document technique le plus important pour toute opération de levage. Fourni par le constructeur pour chaque modèle de grue mobile, il garantit que chaque manutention est effectuée en toute sécurité.
1. Qu'est-ce qu'un abaque de charge ?
Un abaque de charge est un tableau ou un graphique technique qui indique la capacité maximale de levage autorisée (exprimée en tonnes) selon la configuration exacte de la grue à un instant donné.
Le principe fondamental de l'abaque de charge réside dans la règle suivante : plus la charge s'éloigne de la grue ou plus la hauteur augmente, plus la capacité de levage maximale diminue.
2. Les variables clés pour lire un abaque de charge
Pour interpréter correctement l'abaque de charge d'une grue, il faut prendre en compte 4 paramètres principaux :
La longueur de flèche (Longueur de flèche) : La longueur à laquelle la flèche principale de la grue est déployée.
Le rayon de travail (Rayon de travail) : La distance horizontale entre l'axe de rotation de la grue et le point de projection de la charge au sol.
L'angle de flèche (Angle de flèche) : L'angle formé par la flèche par rapport à l'horizontale.
La configuration de calage et de contrepoids : Le niveau d'extension des stabilisateurs et la masse de contrepoids installée.
3. Comment est calculée la capacité de levage ?
Les capacités de levage ne sont pas déterminées au hasard. Elles sont calculées selon le principe d'équilibre des moments (Moment de basculement) en appliquant des marges de sécurité très strictes :
Règle de stabilité : Le moment généré par la charge doit toujours rester inférieur au moment de stabilisation assuré par le poids propre de la grue et ses contrepoids.
Marge de sécurité : Selon les normes internationales de sécurité (telles que la norme européenne EN 13000), la charge maximale indiquée sur l'abaque ne dépasse généralement pas 75 % à 85 % de la charge théorique de basculement.
4. Exemple d'illustration d'un abaque de charge

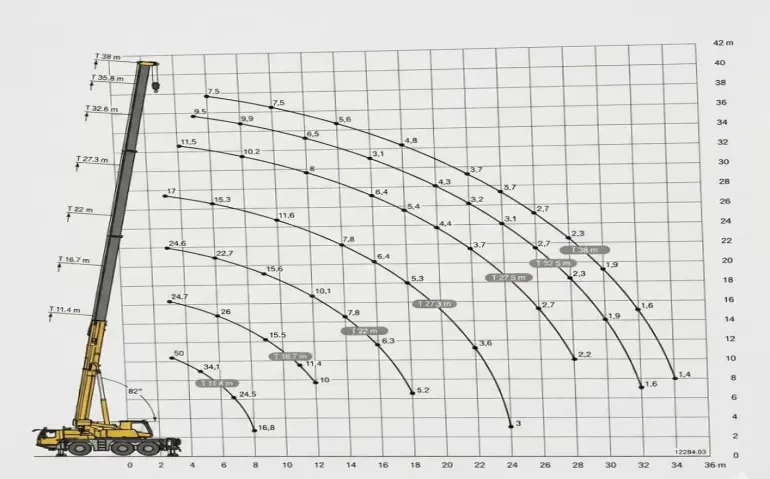

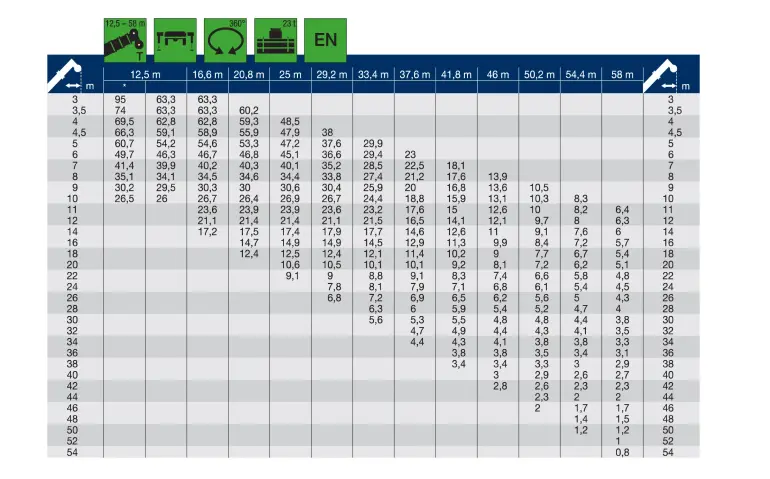

Voici un exemple théorique simplificateur pour une grue d'une capacité nominale de 50 tonnes : ( voir la photto )
Note importante (Charge brute de levage) :
La capacité maximale indiquée dans l'abaque correspond à la charge brute. Elle englobe le poids de la pièce à lever plus le poids des accessoires de levage (le crochet, les élingues, les palonniers, etc.).
